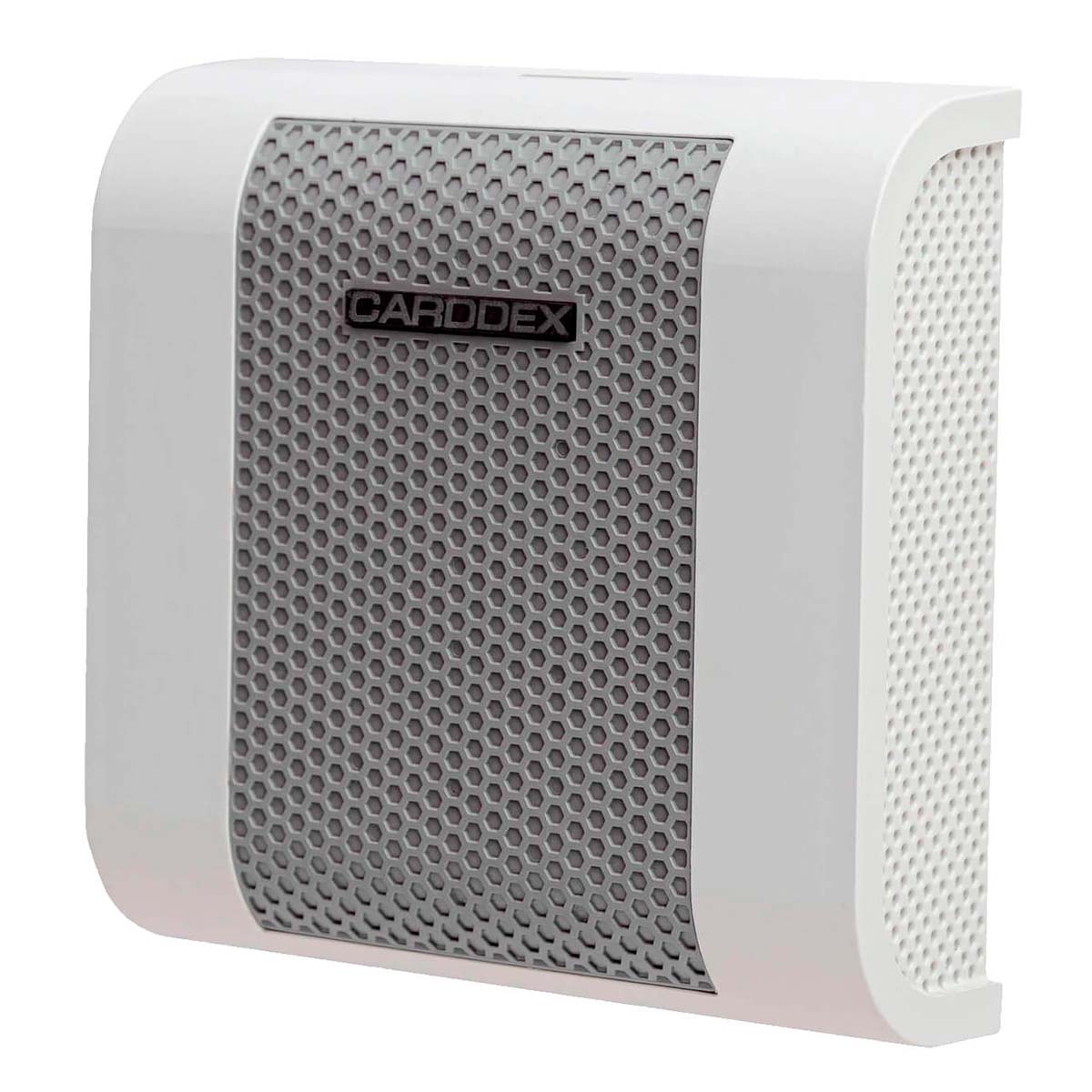

Конвертер интерфейсов CARDDEX RS-485/Ethernet: подключение до 48 контроллеров

Конвертер интерфейсов CARDDEX — это профессиональное устройство, предназначенное для интеграции контроллеров системы контроля доступа и учета рабочего времени в современную IP-сеть. Прибор осуществляет трансляцию данных интерфейса RS-485 в Ethernet и обратно, обеспечивая простую и надежную интеграцию оборудования CARDDEX серии «RCN» в единую инфраструктуру.

Ключевые преимущества и технические особенности:

• Три порта RS-485 с независимой настройкой: Устройство оснащено тремя интерфейсами RS-485, каждый из которых имеет отдельную установку скорости. Это позволяет гибко подключать оборудование с разными скоростями обмена данными.
• Масштабируемость системы: На один конвертер можно подключить до 48 контроллеров доступа, распределенных по трем шинам (до 16 устройств на каждую шину RS-485). Это оптимальное решение для средних и крупных объектов.
• Работа в составе ПО CARDDEX «Контур»: Устройство полноценно работает с программным обеспечением для контроля доступа и учета рабочего времени CARDDEX «Контур», обеспечивая централизованное управление и мониторинг.
• Простой и быстрый обмен данными: Передача данных между сетевыми устройствами и компьютером осуществляется по протоколу UDP, что гарантирует простую и оперативную коммуникацию в реальном времени.
• Удобное удаленное управление: Все параметры конвертера легко настраиваются по локальной сети через специализированную утилиту CARDDEX «Connect». Это позволяет конфигурировать и обслуживать устройство без физического доступа к нему.
• Удаленное обновление прошивок: Благодаря подключению посредством сети Ethernet, вы можете легко и безопасно обновлять встроенное программное обеспечение устройства удаленно, поддерживая систему в актуальном состоянии.
• Надежная стабильность связи: Каждый из трех интерфейсов RS-485 имеет в своем составе встроенный терминальный резистор на 120 Ом, что гарантирует качественный сигнал и устойчивую связь на протяженных линиях.
• Простота эксплуатации: Управление критическими функциями, такими как включение режима обновления ПО или полный сброс настроек к заводским предустановкам, осуществляется с помощью микропереключателя на корпусе.

Назначение:

 Конвертер CARDDEX RS-485/Ethernet является ключевым звеном для построения распределенных систем безопасности на базе контроллеров CARDDEX «RCN». Он идеально подходит для модернизации существующих систем на основе RS-485, позволяя перевести их на работу по IP-сети, и для развертывания новых комплексов контроля доступа на крупных объектах: административных зданиях, производственных предприятиях, логистических комплексах и учебных заведениях.

Технические характеристики:

• Сетевой интерфейс: Ethernet 10/100 Мбит/с.
• Интерфейсы подключения устройств: 3 x RS-485 (гальванически неразвязаны).
• Максимальное количество подключаемых контроллеров: до 48 (по 16 на порт).
• Протокол обмена данными: UDP.
• Питание: 12 В постоянного тока.
• Терминальные резисторы: 120 Ом (для каждого порта RS-485, активируются перемычками).
• Управление: микропереключатель для сброса и обновления, утилита CARDDEX «Connect».
• Совместимое ПО: CARDDEX «Контур».

Обеспечьте своей системе контроля доступа современную сетевую инфраструктуру, гибкость и простоту управления с конвертером интерфейсов CARDDEX.
